Études d'exécution (EXE) : que contient un dossier de plans de coffrage et de ferraillage ?

Plans de coffrage, plans de ferraillage, nomenclatures et notes de calcul : contenu d'un dossier EXE en béton armé et points de vigilance avant diffusion.

Les études d'exécution, ou études EXE, transforment un projet de conception en documents permettant de construire. Pour un ouvrage en béton armé, elles se traduisent principalement par des plans de coffrage, des plans de ferraillage et des notes de calcul. Leur qualité conditionne directement la fluidité du chantier : un plan incomplet ou incohérent se paie en arrêts, en reprises et en non-conformités.

La place des études EXE dans le déroulement d'un projet

Dans l'organisation française des missions de maîtrise d'œuvre, les études d'exécution interviennent après les études de projet (PRO) et la consultation des entreprises. Elles sont le plus souvent réalisées par l'entreprise de travaux ou par le bureau d'études qu'elle mandate, puis soumises au VISA de la maîtrise d'œuvre avant toute utilisation sur chantier.

Le dossier EXE ne se contente pas de reprendre le projet : il intègre les choix de l'entreprise (méthodes, phasage, préfabrication éventuelle), les réservations des lots techniques et les contraintes réelles du site.

Les plans de coffrage

Le plan de coffrage définit la géométrie du béton à couler. C'est le document de référence pour les équipes de coffrage et pour les autres corps d'état. Il comporte en général :

• les vues en plan, coupes et élévations cotées, avec les niveaux altimétriques ;
• les épaisseurs des voiles, dalles et radiers, les sections des poteaux et poutres ;
• les trémies, réservations et incorporations issues de la synthèse avec les lots techniques ;
• les joints (dilatation, retrait), les reprises de bétonnage et le phasage de coulage ;
• les classes de résistance du béton, les classes d'exposition et les enrobages associés.

Les plans de ferraillage

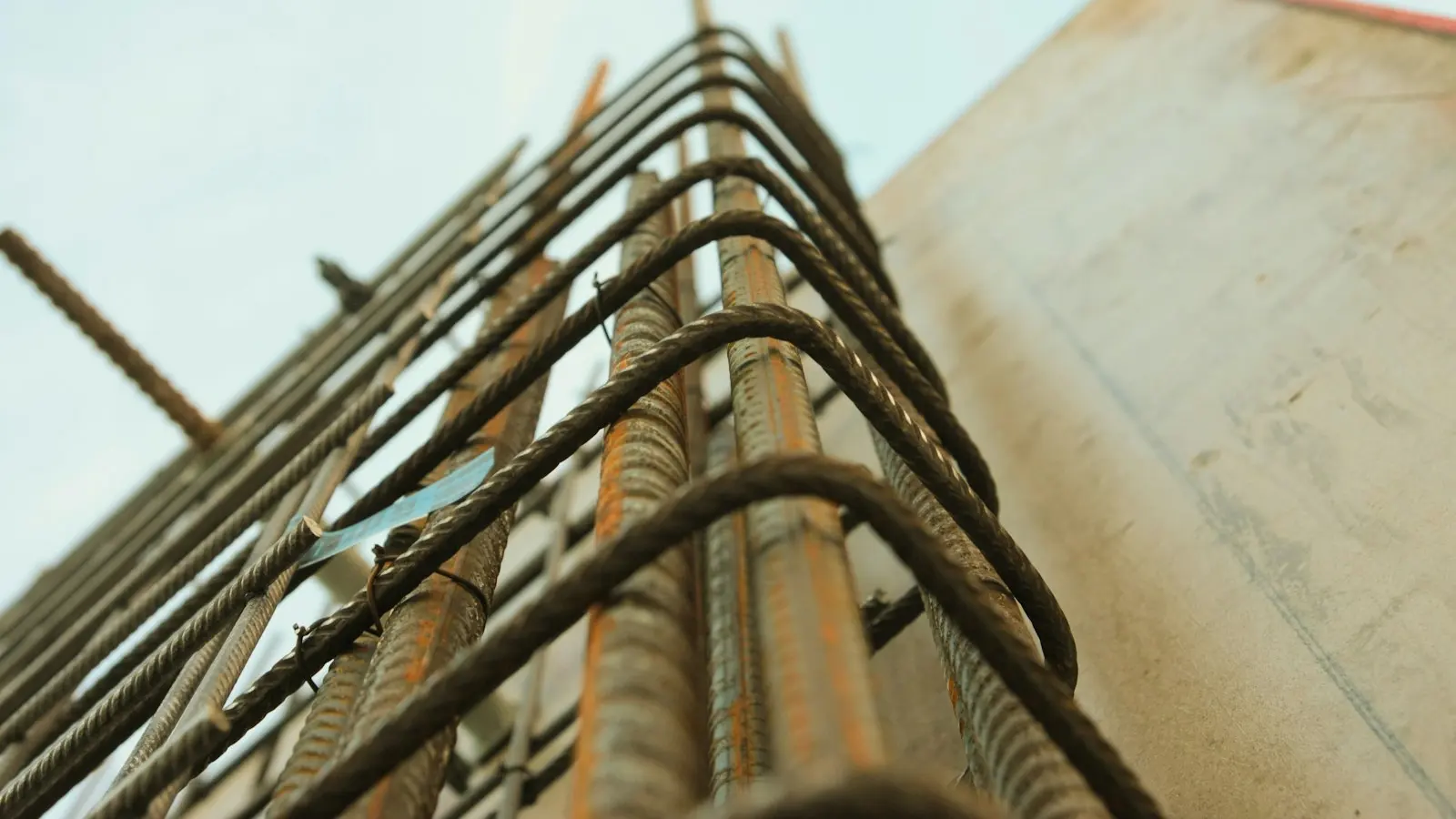

Le plan de ferraillage décrit les armatures à mettre en place. Il doit être lisible pour l'atelier de façonnage comme pour l'équipe de pose. On y retrouve :

• le repérage de chaque barre ou panneau de treillis soudé, avec diamètre, nombre et espacement ;
• les longueurs d'ancrage et de recouvrement, les mandrins de cintrage et les codes de forme ;
• les cadres, étriers et épingles, ainsi que les aciers de couture et de reprise ;
• la nomenclature des aciers (longueurs développées, masses par diamètre) ;
• les enrobages nominaux et la position des cales.

Les dispositions constructives doivent respecter l'Eurocode 2 (NF EN 1992-1-1) et son annexe nationale, mais aussi rester réalisables : une zone trop dense en armatures complique le bétonnage et la vibration, et devient un risque pour la qualité de l'ouvrage.

La note de calcul

La note de calcul justifie les choix des plans. Elle doit pouvoir être relue et vérifiée par un tiers (maîtrise d'œuvre, contrôleur technique). Une note bien structurée présente :

1. les hypothèses : matériaux, classes d'exposition, données géotechniques, documents de référence ;
2. les charges et leurs combinaisons selon les Eurocodes 0 et 1 (et l'Eurocode 8 lorsque le séisme est à considérer) ;
3. le modèle de calcul : géométrie, conditions d'appui, phases étudiées ;
4. les vérifications aux états limites ultimes et de service : résistance, fissuration, déformations ;
5. la synthèse des sections d'armatures retenues, en lien direct avec les plans.

Les points de vigilance avant diffusion

• Cohérence entre coffrage, ferraillage et réservations : chaque trémie doit être traitée dans le ferraillage (renforts, chevêtres).
• Interfaces avec les lots techniques : les réservations doivent provenir d'une synthèse validée, pas d'hypothèses.
• Phasage et reprises de bétonnage : les attentes et aciers en reprise doivent correspondre au phasage réel.
• Méthodes de l'entreprise : prédalles, éléments préfabriqués ou coffrages outils modifient les dispositions.
• Gestion des indices : chaque révision doit être identifiée et tracée dans le circuit de VISA.

En résumé

Un dossier EXE efficace est un dossier cohérent, justifié et pensé pour le chantier. ROKENG produit des plans de coffrage, plans de ferraillage, détails d'exécution et notes de calcul adaptés aux contraintes de chantier, en appui des entreprises de construction et des bureaux d'études.
