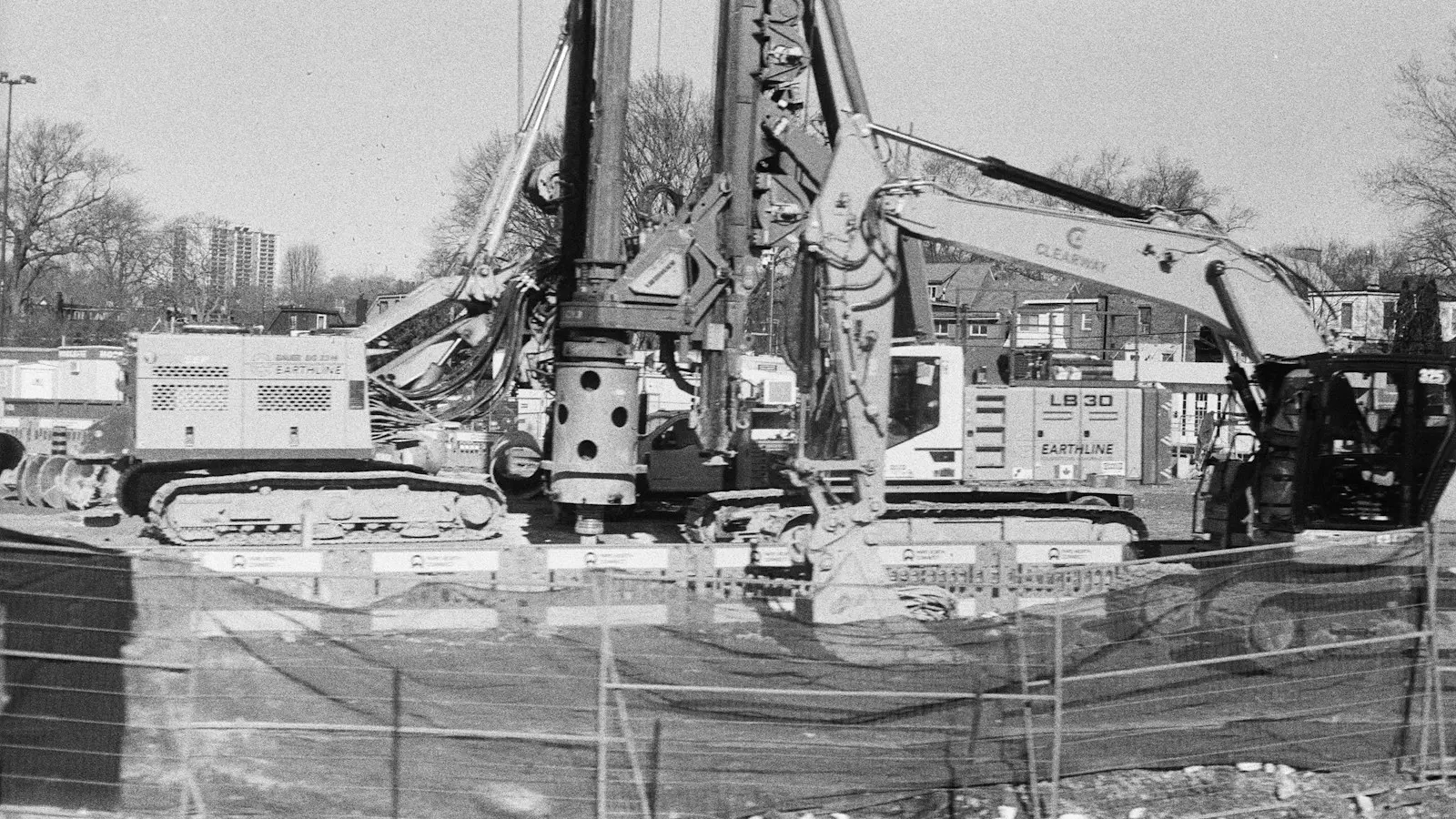

Parois moulées et soutènements : les étapes clés du dimensionnement

Données géotechniques, phasage, méthodes de calcul et vérifications (Eurocode 7, NF P 94-282) : les étapes du dimensionnement d'un écran de soutènement.

Les écrans de soutènement permettent de réaliser des fouilles profondes en site contraint : stations de métro, parkings enterrés, ouvrages hydrauliques, sous-sols en milieu urbain. Parmi eux, la paroi moulée est souvent retenue lorsque l'écran doit à la fois soutenir les terres, limiter les venues d'eau et participer à la structure définitive.

Les principaux types d'écrans

• Parois moulées : panneaux de béton armé coulés en place dans une tranchée stabilisée par une boue (bentonite ou polymère).
• Rideaux de palplanches : profils métalliques battus ou vibrofoncés, souvent provisoires.
• Parois berlinoises : profilés verticaux et blindage entre profilés, pour des terrains hors nappe.
• Parois de pieux sécants ou jointifs : alternative à la paroi moulée selon le terrain et le matériel disponible.

1. Rassembler les données d'entrée

Le dimensionnement repose d'abord sur la connaissance du site. Les missions géotechniques sont définies en France par la norme NF P 94-500 (missions G1 à G5). Pour un écran, on s'appuie notamment sur :

• la coupe géotechnique et les paramètres de chaque couche (poids volumiques, cohésion, angle de frottement, modules) ;
• les niveaux de nappe, leurs variations et la perméabilité des terrains ;
• les surcharges : avoisinants, voiries, engins de chantier ;
• la sensibilité des ouvrages voisins aux déplacements.

2. Définir le phasage

Un écran se calcule phase par phase, car les efforts évoluent au fil de l'excavation. Le phasage décrit les niveaux successifs de terrassement, la mise en place des appuis (butons, tirants d'ancrage, planchers), les éventuels rabattements de nappe et, pour finir, la configuration définitive de l'ouvrage. Les phases provisoires sont souvent les plus dimensionnantes.

3. Choisir la méthode de calcul

Méthode aux coefficients de réaction

C'est la méthode la plus courante pour les écrans : le sol est représenté par des ressorts élasto-plastiques, bornés par les pressions de poussée et de butée. Elle donne les efforts dans l'écran et dans les appuis, ainsi que les déplacements de l'écran, avec un temps de calcul réduit.

Méthode aux éléments finis

Un modèle aux éléments finis (par exemple sous Plaxis 2D) représente le massif de sol en continu. Il est particulièrement utile pour évaluer les mouvements du terrain derrière l'écran et leur effet sur les avoisinants, ou pour des géométries et phasages complexes.

4. Mener les vérifications

En France, les écrans de soutènement sont justifiés selon l'Eurocode 7 (NF EN 1997-1) et sa norme d'application nationale NF P 94-282. Les vérifications portent notamment sur :

• la mobilisation de la butée en pied d'écran (fiche suffisante) ;
• la stabilité du fond de fouille : soulèvement hydraulique, renard, soulèvement des terrains argileux ;
• la stabilité générale du massif ;
• la résistance structurelle de l'écran (moments, efforts tranchants) et le ferraillage des cages ;
• la résistance des appuis : butons, tirants, liernes ;
• les déplacements, comparés aux seuils admissibles pour les ouvrages voisins.

5. Penser à l'exécution

Le calcul doit rester compatible avec la réalisation : découpage en panneaux, joints entre panneaux, longueur et levage des cages d'armatures, tolérances de verticalité, réservations pour les liaisons avec les planchers. Ces points se traitent dès les études d'exécution pour éviter les adaptations de dernière minute.

En résumé

Un écran bien dimensionné résulte d'une bonne connaissance du sol, d'un phasage réaliste et de vérifications complètes. ROKENG réalise des études de fondations, parois moulées, soutènements et structures enterrées, y compris des études d'interaction sol–structure.
